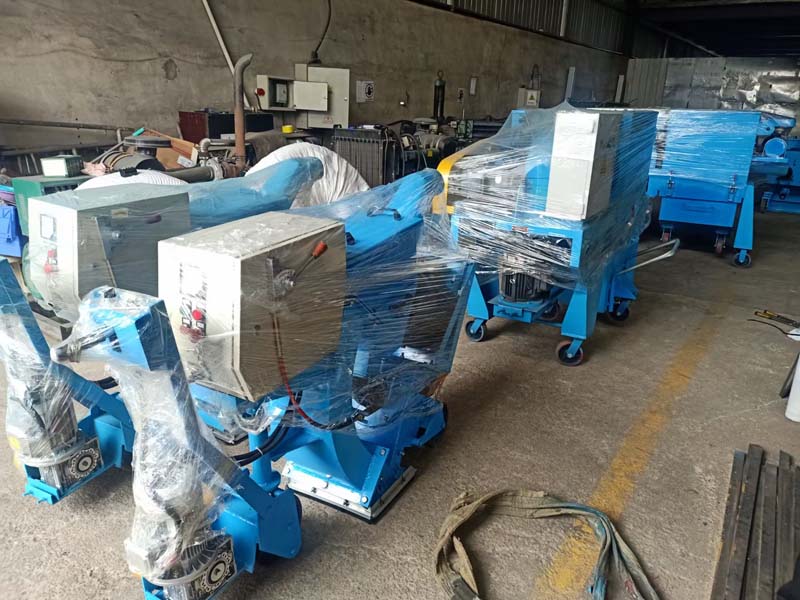

路面抛丸机由以下部件组成：



1、抛丸器



 抛丸器是抛丸机的核心部件，主要由分丸轮、定向套、叶片、叶轮组成。电动机带动主轴使分丸轮高速旋转，分丸轮的前部与进丸管相连，弹丸由进丸管进入分丸轮的空腔中，在离心力的作用下，分丸轮中的弹丸获得了一定的速度，由分丸轮开口进入定向套，再由定向套的开口抛向高速旋转的叶片，定向套的开口决定了丸料的抛打方向。弹丸随着叶片继续运动，最后从叶片边缘抛出，抛打待处理表面。



2、回收分离装置



回收分离装置由回丸管、分离室和储料斗组成。单抛头抛丸机，为使结构简单紧凑，采用了风选分离室，并在分离室与储料斗之问设有网隔筛。弹丸由抛丸头抛出，抛打被处理表面后，进入回丸管，经回丸管到达分离室，体积突然增大，从而导致气压减小，风速降低，由于弹丸的比重较大，所以此时受重力的影响较大，水平移动速度减小，具有下落的趋势，进入下一次循环;网格筛可防止较大的杂质进入抛丸轮;灰尘通过风选分离出来，进入除尘系

统。该回收分离装置，结构简单，分离效果较好，从而保证了良好的抛打质量，提高了易损件的寿命。



3、除尘系统



除尘系统是由分离器到除尘器的连接管道、离心式高压风机、滤筒除尘器等组成。抛丸机工作时产生的含尘气体，经过连接管道进入除尘器,由除尘器过滤后，再经离心式高压风机排出，风机风量通过计算确定，并通过蝶阀进行风量调节，确保灰尘进入灰尘收集器。



4、电控系统



电控系统采用PLC控制，即可白动操作，也可手动操作，可进行故障诊断和报警。行走系统用于控制抛丸机的行走路线和速度。
